UMBRA H1N160-16M5 UMBRA Groub丝杆
扫码获取价格库存技术资料
- 品牌: umbra丝杠是什么牌子
- 分类: H1N系列(直径06-160)
- 类型:
- 属性: UMBRA H1N160-16M5 UMBRA Groub丝杆，-UMBRA H1N160-16M5 UMBRA Groub丝杆-UMBRA H1N160-16M5 丝杠umbra 丝杆，也被称为滚珠丝杆，是一种高效、高精度的机械传动装置。其工作原理是利用一排滚珠在丝杆和螺母之间滚动，实现两者的相对旋转运动。这种设计使得丝杆具有高刚性、低摩擦和长寿命的特点，因此在许多需要精确控制和高速运动的场合中得到广泛应用。 UMBRA H1N160-16M5 umbra丝杠 4. 易于维护：umbra丝杠的维护简单方便，只需定期清洗丝杠-UMBRA H1N160-16M5 UMBRA Groub丝杆--UMBRA H1N160-16M5 UMBRA Groub丝杆-

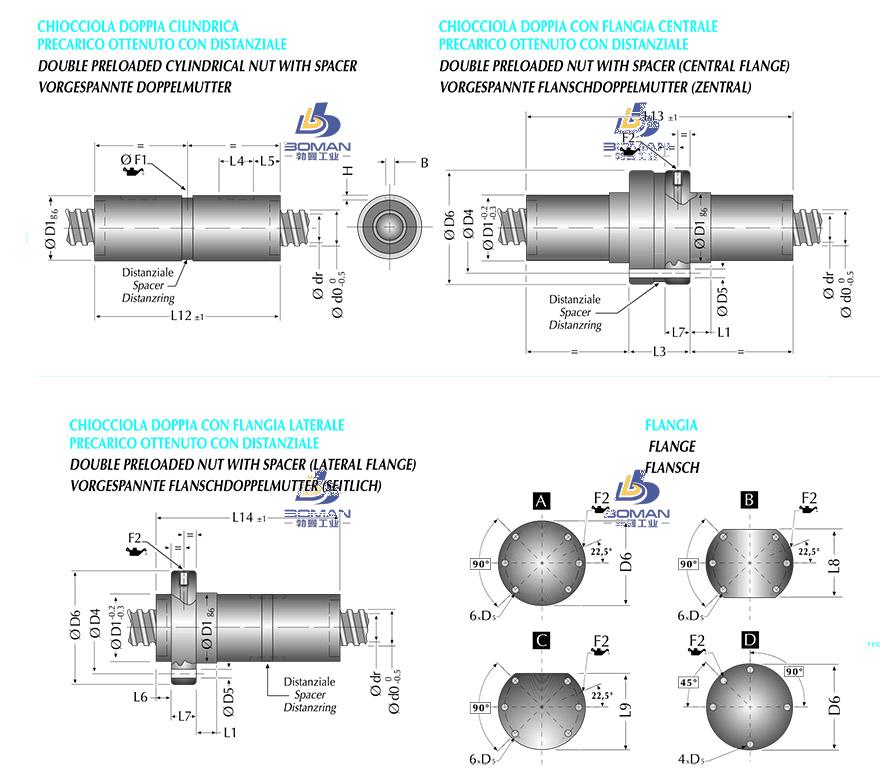

UMBRA H1N160-16M5 UMBRA Groub丝杆 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 160 |
|
| 导程 | 16 |
|
| 丝杠轴底径 | 152.6 |
|
| 滚珠节圆直径 | ||
| 钢球直径 | 8.731 |
|
| 精度等级 | ||
| 螺母直径 | 210 |
|
| 法兰直径 | 275 |
|
| 螺母长度 | 179 |
|
| 螺母安装 | PCD | 243 |
| 额定动负载 | CaN | 303000 |
| 额定静负载 | C0aN | 499300 |
| 有效圈数 | 5 |
|
| 法兰盘宽度 | 40 |
|
| 法兰安装孔通孔直径 | 22,0 |
|
| 法兰安装孔沉孔直径 | ||
| 法兰安装孔沉孔深度 | ||
| 轴向刚度 | KNm | 3520 |
UMBRA H1N160-16M5 UMBRA Groub丝杆此型号部分数据来源于STEINMEYER施坦梅尔 1214/1.3.44.85 steinmeyer 丝杠
